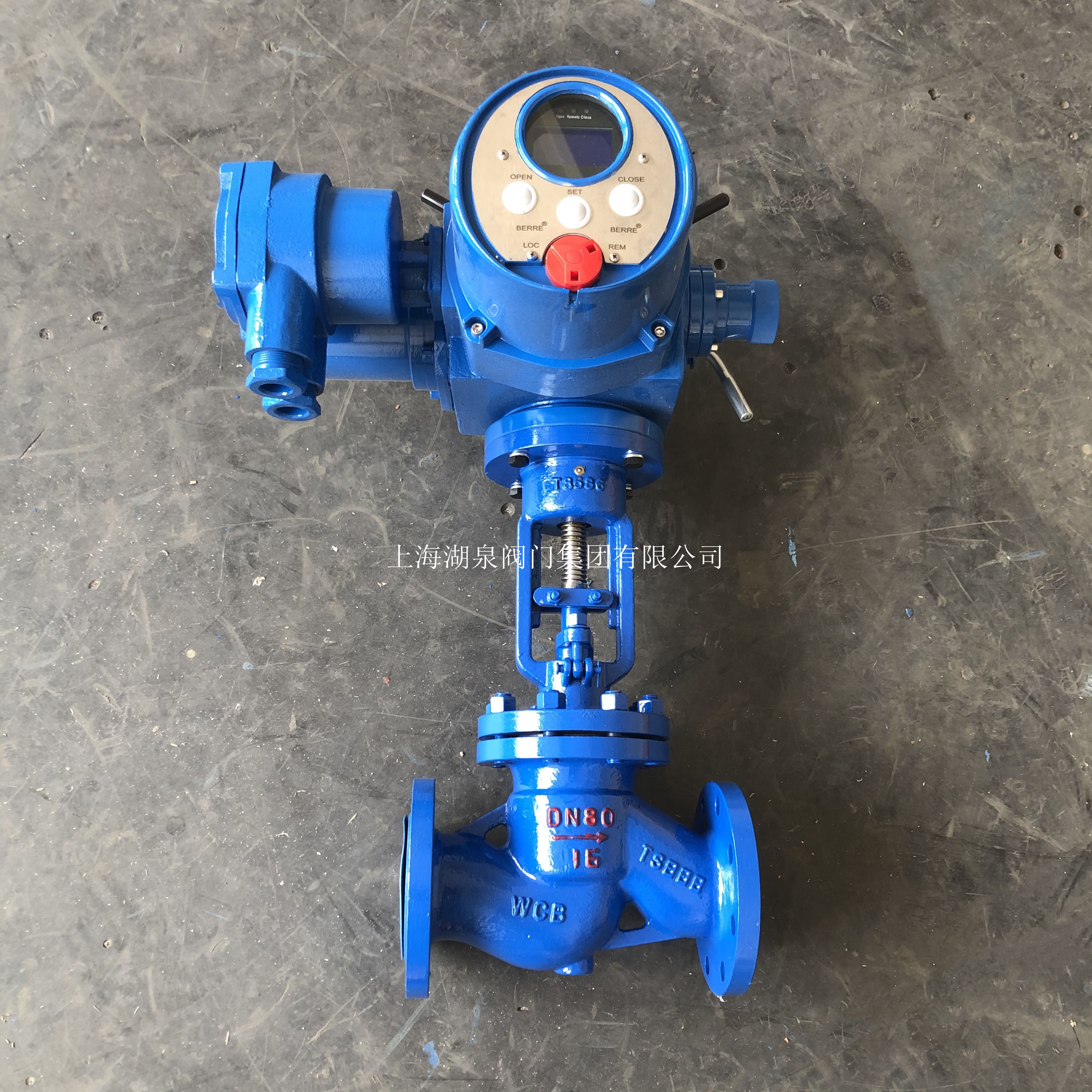

產品名稱：電動截止閥j941h-16c dn100走蒸汽（國產品牌）[ 2024-03-05 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動截止閥j941h-16c dn100走蒸汽（國產品牌）產品概述
上海湖泉閥門集團有限公司截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。具有良好的強度、剛度和流通能力,由電動執行裝置和法蘭截止閥組成,接受AC380V的電源壓力或電壓信號,來完成上升或下降的啟閉動作。耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。
二、電動截止閥j941h-16c dn100走蒸汽（國產品牌）主要性能規范
公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0 試驗壓力（MPa） 殼體強度試驗 2.4 3.8 6.0 9.6 15 24 上密封試驗 1.8 2.8 4.4 7.0 11 18 密封試驗 1.8 2.8 4.4 7.0 11 18 三、電動截止閥j941h-16c dn100走蒸汽（國產品牌）使用范圍
產品類型 適用介質 適用溫度（℃） J41HY-C型
J941HY-C型水、蒸汽、油品 ≤425℃ ≤450℃ J41W-P型
J941W-P型硝酸類 ≤2000℃ J41W-R型 醋酸類 ≤200℃ J41Y-I型
J941Y-I型水、蒸汽、油品 ≤550℃ 四、電動截止閥j941h-16c dn100走蒸汽（國產品牌）主要零件材料
產品類別 零件名稱 閥體 閥蓋 閥桿 閥瓣 密封面 閥桿螺母 填料 緊固件 手輪 J41HY-C型
J941HY-C型25、WCB 鉻不銹鋼 2Cr13
25H：不銹鋼
Y：鈷基硬
質合金剛鋁青銅 柔性
石墨優質碳鋼 可鍛鑄鐵 J41W-P型
J941W-P型鉻鎳鈦鋼
鉻鎳鈦鋼 鉻鎳鈦鋼 鉻鎳鈦鋼 不銹鋼 J41W-R型 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼 不銹鋼 J41Y-I型
J941Y-I型鉻鉬鋼 鉻鉬鋼 鈷基硬質
合金鋼鈷基硬質合金鋼 合金鋼
公稱通徑DN（mm） 主要外形尺寸和連接尺寸（mm） 重量（kg） L H Do J41 H -16 Y 10 130 198 120 4.7 15 130 218 120 5.2 20 150 258 140 7.1 25 160 275 160 7.4 32 180 280 180 8.5 40 200 330 200 12.5 50 230 350 240 14 65 290 400 280 22.5 80 310 355 280 29 100 350 415 320 32.5 125 400 460 360 80 150 480 510 400 93.5 200 600 710 400 180 250 650 786 450 440 300 750 925 500 648
公稱通徑DN（mm） 主要外形尺寸和連接尺寸（mm） 電動裝置 重量（Kg） L H手 H電 Do手 手動 電動 J41 H -25 J941 H -25 Y Y 10 130 198 - 120 - 4.9 - 15 130 218 - 120 - 5.4 - 20 150 258 - 140 - 7 - 25 160 275 - 160 - 7.4 - 32 180 280 - 180 - 8.5 - 40 200 330 - 200 - 12.5 - 50 230 350 645 240 DZW10I 16 50 65 290 355 690 280 DZW10I 25 62 80 310 400 715 280 DZW15I 30 67 100 350 415 770 320 DZW20 34.5 73 125 400 460 780 360 DZW30 89 127 150 480 510 875 400 DZW45 98 215 200 600 710 967 400 DZW60 180 322 250 650 786 - 450 - 446 - 300 750 925 - 500 - 654 -
