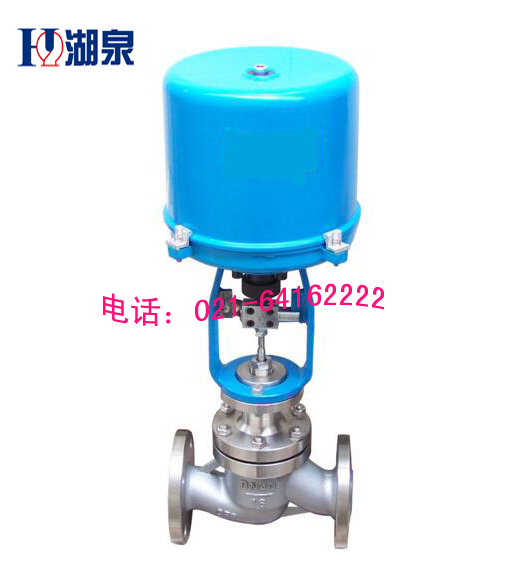

電動調節閥的正確選型及應用

    目前在自動控制領域中，一個工藝過程是否能滿足各項工藝控制指標，控制過程是否平穩，超調量、衰減比、擾動是否在規定范圍內，是否穩、快、準，除了工藝設計合理，設備先進外，重要的一點就是調節閥能否根據主體的意識而準確動作，使過程主體的控制意識體現為物料能量和流量精確變化。在許多自動控制中，因為調節閥質量不過關、流量特性差、滲漏大、動作不可靠而使自動控制失去了高品質調節，給生產帶來了重大經濟損失，并且增加了勞動強度。

因為電動調節閥安裝在工藝管道上，直接與操作介質接觸，長期受到高溫、高壓、腐蝕和摩擦等惡劣工作條件的影響。所以，調節閥選擇的好壞，對系統控制作用關系很大。因此，正確合理的選擇、安裝調節閥就是顯得尤為重要。

 1、電動調節閥類型的選擇

選用電動調節閥時還應考慮上閥蓋的形式和所用的填料。當使用工作溫度為-20℃~+250℃時，只需采用普通的結構；當工作溫度為-50℃~+450℃時應采用閥蓋上有多層散熱片的散熱結構。還有波紋管的波紋室封密閥蓋主要用于劇毒、易揮發、易滲透等重要介質的場合。

調節閥常用的密封填料有聚四氟乙烯和石棉繩填料，雖然前者比后者昂貴但密封效果卻好得多。

氣開、氣關式調節閥的選擇應根據當氣源信號壓力中斷時，調節閥處打開或關閉的位置對工藝生產所造成危害的大小而定。若閥門處于打開位置時危害性小則選用氣關式。動作過程為：有氣則關閉，無氣則開啟；若閥門處于關閉位置時危害性小則選用氣開式，動作過程為：有氣則開，無氣則關。

調節閥使用中的合理安裝，將保證他在控制系統中起到良好的控制作用。調節閥的安裝，一般要注意以下幾點。

①調節閥應當垂直安裝在水平管道上，若必須傾斜或水平安裝時應增加支撐。閥的前后應有大于10倍管徑長度的直管道。

②流體的流向應與閥體上的標志一樣。

③安裝地點應便于維修，并設有旁路。

④當調節閥口徑小于管道口徑時，應采用錐形管相接(一般為使閥的控制作用明顯，管道口徑都大于調節閥的口徑。)

⑤在環境溫度較低的情況下工作時，調節閥應加伴熱管。

因為，調節閥的選擇和安裝是兩個聯系非常緊密的過程，不是相互獨立存在的。要使一個調節閥達到調節效果，就一定要在合理選擇調節閥的基礎上正確安裝，這樣才能達到理想效果。由于現場環境是非常復雜多變的，為了使調節閥能夠最大程度的滿足調節要求。一定要認真分析現場條件，合理選擇和正在安裝調節閥。這樣才能保證生產的順利進行。可見在現場使用中，調節閥的安裝與調節閥的選擇同樣重要。
