在上一章水輪機進水閥門的作用和類型中，我們提到水電站中比較廣泛采用的進水閥則式有蝴蝶閥、閘閥和球閥。下面湖泉閥門就帶大家了解一下水電站中常用的閘閥。
        小型水電站常用閘閥作為檢修閘門和事故閘門。閘閥結構簡單，維護方便．全開時水力損失很小，全關時有良好的密封性能，漏水小，不會由于水流沖擊而自行開啟或關閉，因此不需鎖定裝置。其缺點是外形尺寸較大，所需啟閉操作力較大，動水關閉振動大，密封面容易受到磨擦并脫落等。

        一、閘閥的型式

        閘閥按閥桿螺紋和螺母是否與水接觸分為明桿式和暗桿式。
        1．明桿式閘閥

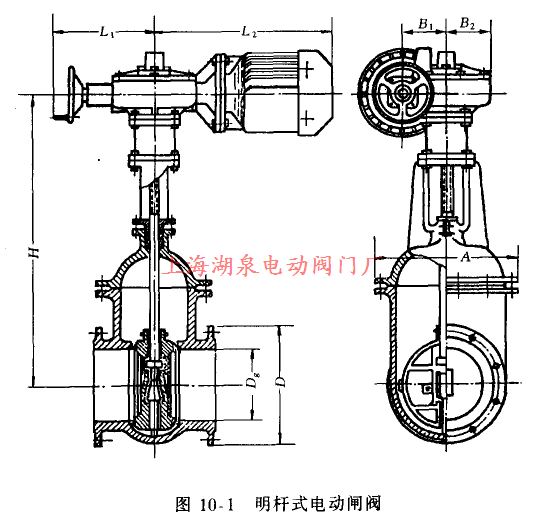

        如圖10-1所示，其閥桿螺紋和螺母在閥蓋外，不與水接觸。閥門啟閉時在操作機構驅動下螺母旋轉．使閥桿向上或向下移動，與閥桿連在一起的閘板也就隨著啟或閉。

        2．暗桿式閘閥

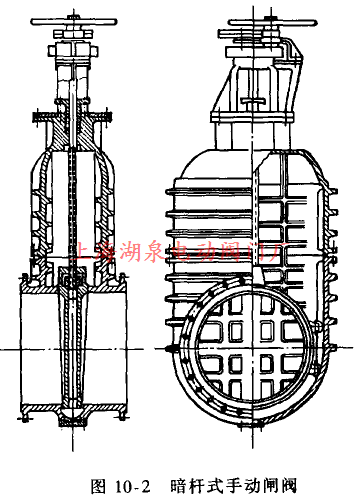

        如圖10-2所示，其閥桿螺紋和螺盡在閥蓋內與水接觸。閥門啟閉時，在操作機構驅動下閥桿旋轉，使螺母向上或向下移動，與螺母連在一起的閘板也就隨著啟或閉。
        明桿式閘閥閥桿螺紋和螺母的工作條件較好，但由于閥桿作上、下移動，因此閥門全開時的總高度較大，而暗桿式閘閥全開時高度不變，因此尺寸較小，但工作條件較差。

        二、聞閥的主要部件

        閘閥主要由閥體、閥蓋和閘板組成。
        1．閥體與閥蓋
        閥體是閘閥的承重部件和過流部件、呈圓筒形。在閥體上部，開有供閘板啟、閉的孔口，內壁上有使閘板與閥體密封的閘槽。閥體要有足夠強度和剛度，一般采用鑄造結構。
        閥蓋在閥體的上部與閥體連接共同形成閘閥全開時容納閘板的空腔。閥蓋的頂部裝有閥扦密封裝置，通常采用棉盤石根密封。
        2．閘板

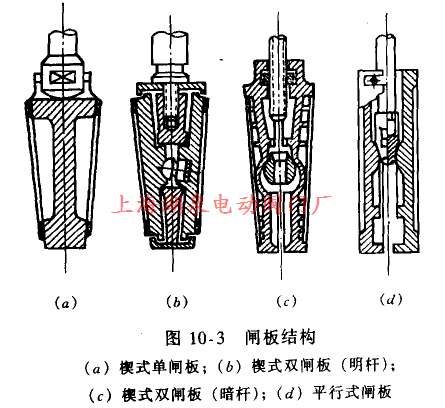

        閘板按結構型式可分為楔式和平行式兩類，如圖10-3所示。

        楔式閘板在閥體中楔形閘棺內靠操作力壓緊而密封。楔式單閘板結構簡單，尺寸小，但配合精度要求較高。楔式雙閘板楔角精度要求低，容易密封，但結構較復雜。
        平行式雙閘板在閥體中平行閘槽內靠操作力作用由中心頂錐使兩塊閘板向兩側壓緊而密封。這種結構密封面之間相對移動小、不易擦傷，制造維修方便，但結構較復雜。

        三、閘閥的安裝及型號

        閘閥適用水頭在700~800m以下，在引水管直徑小于1m臥式機組的小型水電站廣泛使用。閘閥只供全開、全關各種管道，不允許作節流用。帶手輪，手柄操作的閘閥和雙閘板閘閥宜直立安裝，單閘板閘閥可任意位置安裝。但從水電站運行經驗證明，用于水系統上的閥門不宜倒裝，以兔泥沙沉積。手輪、手柄不允許作起吊受力用。
        閘閥產品型導中表明結構形式一項的數字代號含義為1一明桿、楔式、單閘板，2一明桿、楔式、雙閘板，4一明桿、平行式、雙閘板，5一暗桿、楔式、單閘板。

現列出各種型號閘閥的主要尺寸數據，見表10-2。

表10-2 閘閥匯總表

名稱	型號	適用介質	適用溫度≤℃
內螺紋暗桿楔式閘閥	Z15T-10	水、蒸汽	120
內螺紋昂楔式閘閥	Z15W-10	煤氣、油類	100
平行式雙閘板閘閥	Z44T-10	水、蒸汽	200
平行式雙閘板閘閥	Z44W-10	油類	100
暗桿楔式單閘板閘閥	Z45T-10	水	100
電動暗桿平行式雙閘板閘閥	9Z44T-10	水	120
楔式閘閥	Z40H-16Q	蒸汽、油類	350
楔式閘閥	Z40H-25	水、蒸汽、油類	400
電動楔式雙閘板閘閥	Z942H-25	水、蒸汽	300
楔式閘閥	Z41H-40，Z40H-40	水、蒸汽、油類	425
液壓傳動平行式單閘板閘閥	Z741T-10	水	80
