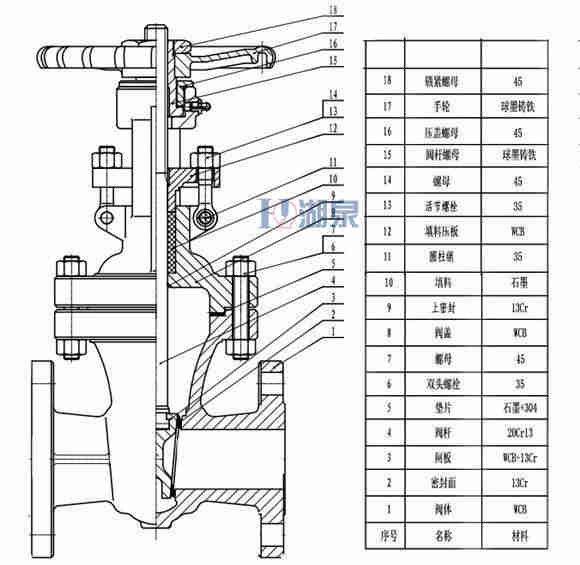

dn100電動閘閥標準尺寸，價格表

[ 2022-06-09 ]

上海湖泉閥門集團有限公司dn100電動閘閥標準尺寸，價格表“DN100是3.5英寸的法蘭：法蘭外徑為220mm，螺栓孔距為180mm，螺栓直徑為18mm，螺栓數為8個，法蘭厚度為22mm。規定為法蘭尺寸表(GB9119)。”根據GB/T3091-2001標準：DN是指公稱直徑，DN100是說鋼管的公稱直徑是100毫米；DN后面的值是經過圓整的；DN100的管子不代表其通徑就是100mm（通常DN100的管外徑為114mm內徑為95mm；不過個別的企業標準對DN的定義又不同了；DN100的管子又叫四寸管。DN是指公稱直徑，DN100是3.5英寸的法蘭：法蘭外徑為220mm，螺栓孔距為180mm，螺栓直徑為18mm，螺栓數為8個，法蘭厚度為22mm。規定為法蘭尺寸表（GB9119）DN是指公稱直徑，DN100是3.5英寸的法蘭：法蘭外徑為220mm，螺栓孔距為180mm，螺栓直徑為18mm，螺栓數為8個，法蘭厚度為22mm。規定為法蘭尺寸表（GB9119）

dn100電動閘閥標準尺寸，價格表

公稱壓力 PN (MPa)	公稱通徑 DN （mm）	尺寸①(mm)										重量
		L	D	D1	D2	b	Z-φd	W	H開③			重量
		L	D	D1	D2	b	Z-φd	W	ZA40	ZA540	ZA940	ZA40	ZA540	ZA940
1.0	25	127	115	85	65	14	4-14	100	200	-	330	6	-	31
	32	140	135	100	78	16	4-18	120	235	-	375	8	-	33
	40	165	145	110	85	16	4-18	140	285	-	435	12	-	37
	50	178	160	125	100	16	4-18	180	390	-	610	17	-	43
	65	190	180	145	120	18	4-18	180	435	-	655	22	-	63
	80	203	195	160	135	20	4-18	200	515	-	680	32	-	81
	100	229	215	180	155	20	8-18	200	595	-	750	42	-	90
	125	254	245	210	185	22	8-18	250	725	-	820	54	-	104
	150	267	280	240	210	22	8-23	250	780	-	900	72	-	123
	200	292	335	295	265	24	8-23	300	975	1010	1060	110	140	166
	250	330	390	350	320	26	12-23	300	1150	1190	1250	160	195	212
	300	356	440	400	368	26	12-23	350	1380	1420	1500	230	260	292
	350	381	500	460	428	26	16-23	350	1540	1580	1750	350	395	440
	400	406	565	515	482	26	16-25	400	1740	1780	1950	450	505	575
	450	432	615	565	532	28	20-25	400	1950	1990	2150	550	600	680
	500	457	670	620	585	28	20-25	500	2180	2220	2350	640	700	780
	600	508	780	725	685	28	20-30	600	2560	2600	2710	890	950	1030
1.6	25	127	115	85	65	14	4-14	120	200	-	330	7	-	31
	32	140	135	100	78	16	4-18	140	235	-	375	9	-	33
	40	165	145	110	85	16	4-18	180	285	-	435	13	-	38
	50	178	160	125	100	16	4-18	180	390	-	610	19	-	45
	65	190	180	145	120	18	4-18	200	435	-	655	24	-	65
	80	203	195	160	135	20	8-18	200	515	-	680	36	-	85
	100	229	215	180	155	20	8-18	250	595	-	750	46	-	95
	125	254	245	210	185	22	8-18	250	725	-	820	65	-	115
	150	267	280	240	210	24	8-23	300	780	-	900	82	-	135
	200	292	335	295	265	26	12-23	300	975	1010	1060	126	155	182
	250	330	405	355	320	30	12-25	350	1150	1190	1250	178	213	230
	300	356	460	410	375	30	12-25	400	1380	1420	1500	258	290	320
	350	381	520	470	435	34	16-25	400	1540	1580	1750	385	430	470
	400	406	580	525	485	36	16-30	500	1740	1780	1950	485	540	610
	450	432	640	585	545	40	20-30	500	1950	1990	2150	580	640	710
	500	457	705	650	608	44	20-34	600	2180	2220	2350	680	740	820
	600	508	840	770	718	48	20-41	650	2560	2600	2710	940	1000	1080

公稱壓力 PN (MPa)	公稱通徑 DN （mm）	尺寸①(mm)										重量
		L	D	D1	D2	b	Z-φd	W	H開③			重量
		L	D	D1	D2	b	Z-φd	W	ZA40	ZA540	ZA940	ZA40	ZA540	ZA940
1.0	25	127	115	85	65	14	4-14	100	200	-	330	6	-	31
	32	140	135	100	78	16	4-18	120	235	-	375	8	-	33
	40	165	145	110	85	16	4-18	140	285	-	435	12	-	37
	50	178	160	125	100	16	4-18	180	390	-	610	17	-	43
	65	190	180	145	120	18	4-18	180	435	-	655	22	-	63
	80	203	195	160	135	20	4-18	200	515	-	680	32	-	81
	100	229	215	180	155	20	8-18	200	595	-	750	42	-	90
	125	254	245	210	185	22	8-18	250	725	-	820	54	-	104
	150	267	280	240	210	22	8-23	250	780	-	900	72	-	123
	200	292	335	295	265	24	8-23	300	975	1010	1060	110	140	166
	250	330	390	350	320	26	12-23	300	1150	1190	1250	160	195	212
	300	356	440	400	368	26	12-23	350	1380	1420	1500	230	260	292
	350	381	500	460	428	26	16-23	350	1540	1580	1750	350	395	440
	400	406	565	515	482	26	16-25	400	1740	1780	1950	450	505	575
	450	432	615	565	532	28	20-25	400	1950	1990	2150	550	600	680
	500	457	670	620	585	28	20-25	500	2180	2220	2350	640	700	780
	600	508	780	725	685	28	20-30	600	2560	2600	2710	890	950	1030
1.6	25	127	115	85	65	14	4-14	120	200	-	330	7	-	31
	32	140	135	100	78	16	4-18	140	235	-	375	9	-	33
	40	165	145	110	85	16	4-18	180	285	-	435	13	-	38
	50	178	160	125	100	16	4-18	180	390	-	610	19	-	45
	65	190	180	145	120	18	4-18	200	435	-	655	24	-	65
	80	203	195	160	135	20	8-18	200	515	-	680	36	-	85
	100	229	215	180	155	20	8-18	250	595	-	750	46	-	95
	125	254	245	210	185	22	8-18	250	725	-	820	65	-	115
	150	267	280	240	210	24	8-23	300	780	-	900	82	-	135
	200	292	335	295	265	26	12-23	300	975	1010	1060	126	155	182
	250	330	405	355	320	30	12-25	350	1150	1190	1250	178	213	230
	300	356	460	410	375	30	12-25	400	1380	1420	1500	258	290	320
	350	381	520	470	435	34	16-25	400	1540	1580	1750	385	430	470
	400	406	580	525	485	36	16-30	500	1740	1780	1950	485	540	610
	450	432	640	585	545	40	20-30	500	1950	1990	2150	580	640	710
	500	457	705	650	608	44	20-34	600	2180	2220	2350	680	740	820
	600	508	840	770	718	48	20-41	650	2560	2600	2710	940	1000	1080

dn100電動閘閥標準尺寸，價格表尺寸參數

公稱壓力 PN (MPa)	公稱通徑 DN （mm）	尺寸①(mm)												重量
		L	LJ②	D	D1	D2	D6	b	Z-φd	W	H開③			重量
		L	LJ②	D	D1	D2	D6	b	Z-φd	W	ZA40	ZA540	ZA940	ZA40	ZA540	ZA940
2.5	25	127	137	115	85	65	-	16	4-14	120	200	-	340	8	-	33
	32	140	150	135	100	78	-	18	4-18	140	235	-	380	11	-	38
	40	165	175	145	110	85	-	18	4-18	180	285	-	440	15	-	45
	50	178	188	160	125	100	-	20	4-18	180	390	-	620	24	-	65
	65	190	202	180	145	120	-	22	8-18	200	435	-	670	28	-	75
	80	203	215	195	160	135	-	22	8-18	250	515	-	695	43	-	95
	100	229	245	230	190	160	-	24	8-23	250	595	-	765	52	-	105
	125	254	270	270	220	188	-	28	8-25	300	725	-	835	76	-	130
	150	267	283	300	250	218	-	30	8-25	300	780	-	950	98	-	190
	200	292	310	360	310	278	-	34	12-25	350	975	1010	1120	170	210	270
	250	330	348	425	370	332	-	36	12-30	400	1150	1190	1320	230	280	320
	300	356	374	485	430	390	-	40	16-30	400	1390	1430	1520	340	390	450
	350	381	399	550	490	448	-	44	16-34	500	1545	1585	1770	470	520	630
	400	406	424	610	550	505	-	48	16-34	600	1755	1795	1980	650	710	770
	450	432	450	660	600	555	-	50	20-34	600	1960	2000	2200	750	840	980
	500	457	-	730	660	610	-	52	20-41	650	2195	2235	2400	910	980	1240
	600	508	-	840	770	718	-	56	20-41	650	2580	2620	2750	1250	1330	1500
4.0	25	165	175	115	85	65	58	16	4-14	140	215	-	370	9	-	38
	32	178	188	135	100	78	66	18	4-18	180	255	-	420	12	-	42
	40	190	200	145	110	85	76	18	4-18	200	320	-	480	16	-	55
	50	216	226	160	125	100	88	20	4-18	200	425	-	650	26	-	69
	65	241	253	180	145	120	110	22	8-18	250	460	-	700	34	-	80
	80	283	295	195	160	135	121	22	8-18	300	540	-	740	47	-	100
	100	305	321	230	190	160	150	24	8-23	300	630	-	795	73	-	110
	125	381	397	270	220	188	176	28	8-25	350	760	-	850	110	-	145
	150	403	419	300	250	218	204	30	8-25	350	825	-	990	130	-	200
	200	419	437	375	320	282	260	38	12-30	400	1020	1055	1150	210	250	295
	250	457	475	445	385	345	313	42	12-34	450	1200	1240	1350	280	340	390
	300	502	520	510	450	408	364	46	16-34	500	1425	1465	1560	400	450	570
6.3(6.4)	25	165	178	135	100	78	58	22	4-18	180	215	-	400	10	-	42
	32	178	191	150	110	82	66	24	4-23	180	270	-	460	14	-	50
	40	190	203	165	125	95	76	24	4-23	200	345	-	520	20	-	62
	50	216	232	175	135	105	88	26	4-23	200	470	-	680	30	-	75
	65	241	257	200	160	130	110	28	8-23	250	520	-	750	40	-	90
	80	283	299	210	170	140	121	30	8-23	300	570	-	820	55	-	110
	100	305	321	250	200	168	150	32	8-25	300	700	-	870	80	-	140
	125	381	397	295	240	202	176	36	8-30	350	780	-	950	120	-	200
	150	403	419	340	280	240	204	38	8-34	350	850	-	1100	165	-	250
	200	419	435	405	345	300	260	44	12-34	400	1035	1085	1270	250	295	420
10.0	25	216	229	135	100	78	58	24	4-18	180	215	-	420	16	-	52
	32	229	242	150	110	82	66	24	4-23	180	270	-	480	25	-	62
	40	241	254	165	125	95	76	26	4-23	200	345	-	550	30	-	74
	50	292	308	195	145	112	88	28	4-25	250	470	-	680	42	-	82
	65	330	346	220	170	138	110	32	8-25	250	520	-	750	55	-	97
	80	356	372	230	180	148	121	34	8-25	300	570	-	820	70	-	120
	100	432	448	265	210	172	150	38	8-30	300	700	-	870	120	-	155
	125	508	524	310	250	210	176	42	8-34	350	780	-	950	180	-	250
	150	559	575	350	290	250	204	46	12-34	400	850	890	1100	250	290	340

公稱通徑DN(mm)	主要外形尺寸及連接尺寸
公稱通徑DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
