電動閘閥z941h-16c dn200的產品性能及主要外形連接尺寸

[ 2024-03-06 ]

上海湖泉閥門集團有限公司電動閘閥Z941H-16C DN200是一種高性能的控制閥門，具有可靠的密封性能和優異的流體控制能力。本文將介紹該產品的主要性能特點以及外形連接尺寸。

首先，電動閘閥Z941H-16C DN200采用了先進的電動執行器，能夠快速、準確地實現閥門的開啟和關閉操作。該執行器采用無級調節技術，具有較高的定位精度和可靠性。同時，該閥門還配備了防爆電機，有效提高了閥門的安全性能。

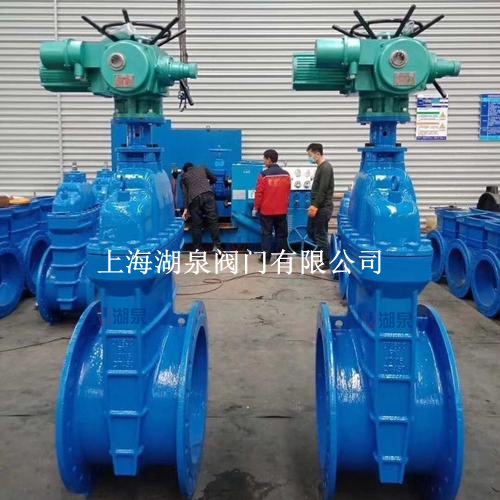

電動閥

其次，該閘閥采用了流線型的流道設計，具有較低的流阻和較大的流量特性。閥體內部經過精密加工，保證了流體在閥門內的暢通性和穩定性。閘板采用優質材料制成，具有良好的耐腐蝕性和耐磨性，能夠在惡劣的工況環境下長期穩定運行。

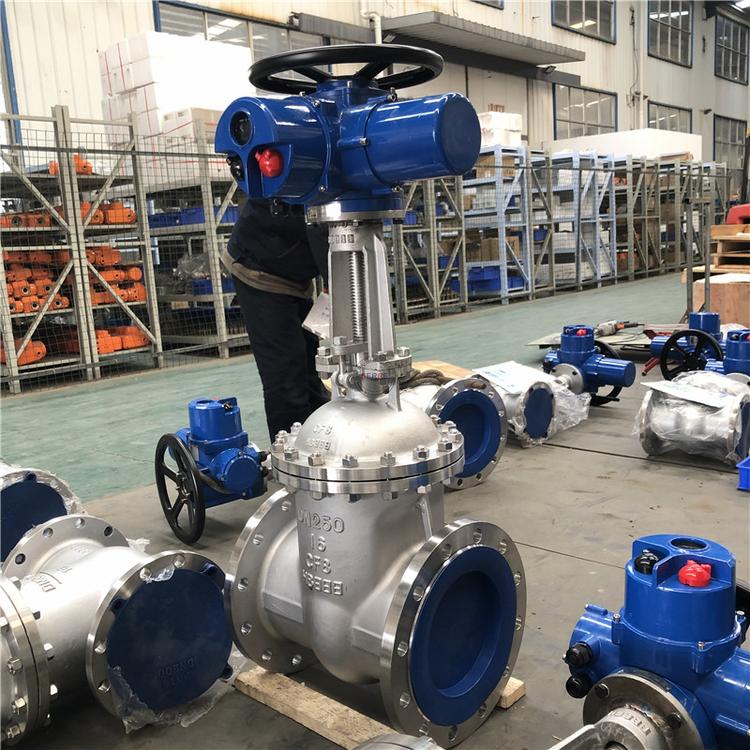

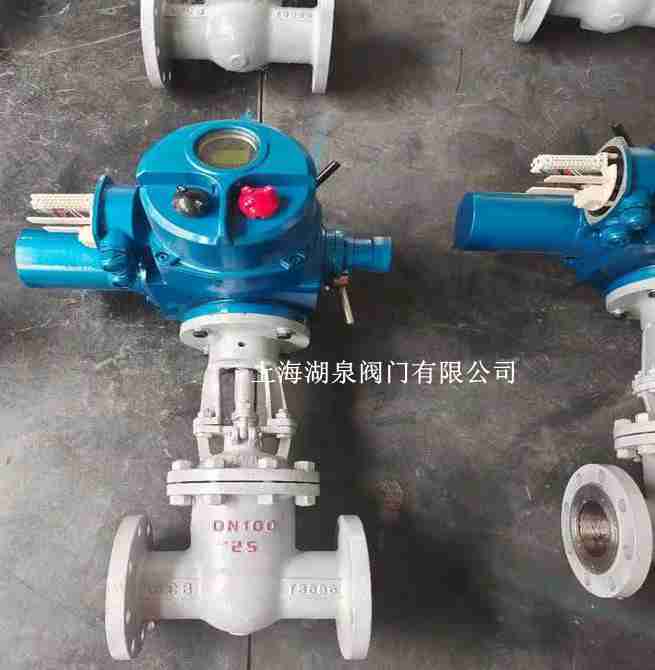

電動閘閥

此外，該閘閥還具備良好的密封性能。閥座采用可調式封座結構，能夠根據實際需要進行調節，保證了閥門的密封可靠性。閥桿采用雙向靜密封設計，有效防止了介質泄漏現象的發生。密封面采用特殊的材料處理，具有較高的耐磨性和耐腐蝕性。

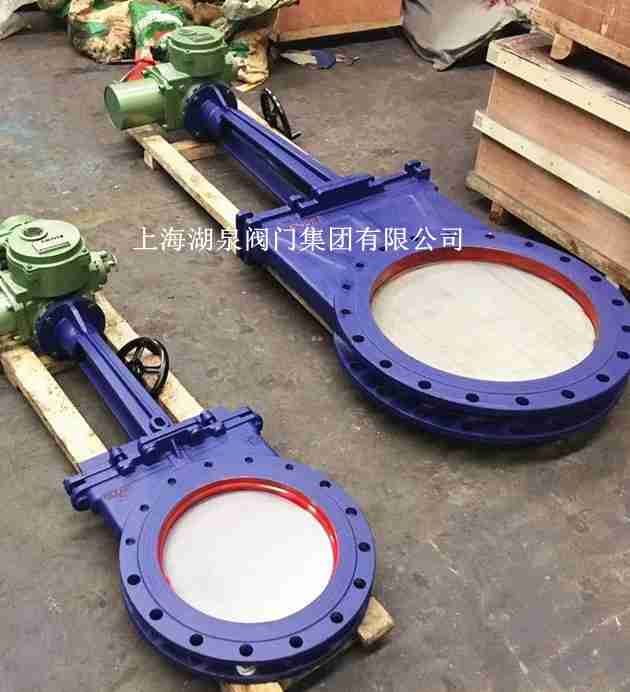

閘閥廠家

關于外形連接尺寸，電動閘閥Z941H-16C DN200的法蘭連接尺寸符合國際標準，便于與其他設備進行連接。閥門的尺寸為DN200，適用于中小型管道系統。閥門的外形緊湊，結構合理，可以方便地進行安裝和維護。綜上所述，電動閘閥Z941H-16C DN200具有良好的產品性能和外形連接尺寸。它在工業自動化控制系統中得到廣泛應用，能夠滿足不同行業的流體控制需求。作為一種可靠的閥門產品，它將為用戶提供穩定、安全的工作環境，為生產運營提供良好的保障。

電動閘閥z941h-16c dn200產品參數表

型號	公稱壓力 (Mpa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (Mpa)	強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
Z94IH-16C Z941W-16P®	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z941W-25P®	2.5	3.8	2.8	0.6	≤200	硝酸類
Z941W-40P®	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z941W-64P®	6.4	9.6	7.0	0.6	≤200	醋酸類

Z941H電動閘閥主要連接及外形尺寸(PN16)

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000
