電動刀閘閥的尺寸怎么看及型號規格表
[ 2024-09-18 ]

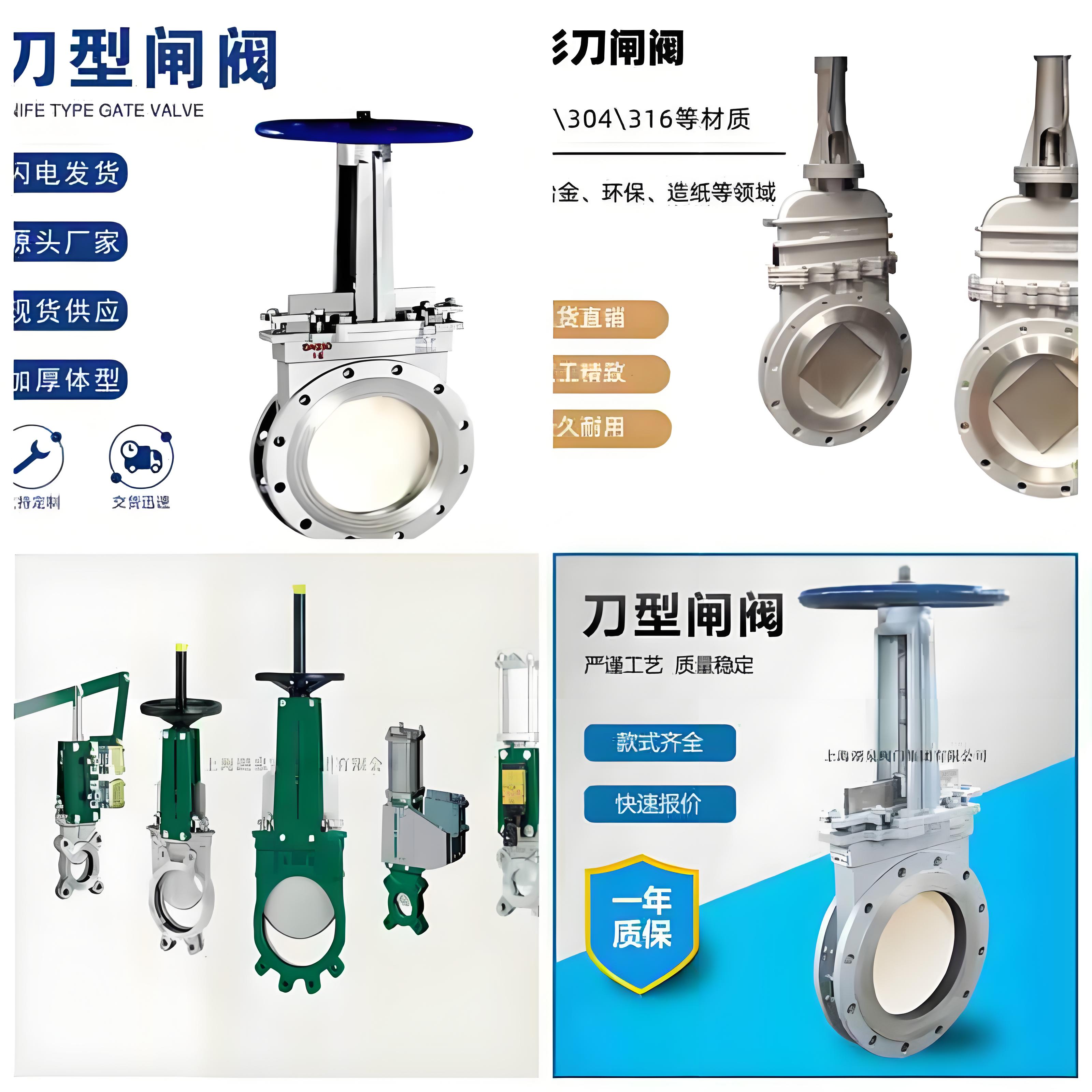

更多相關產品點擊：刀閘閥
電動刀閘閥的尺寸可以通過查看閥體的標識、閥門銘牌或進行實際測量來確定。
閥體標識：觀察閥體本身，上面一般會標有字母DN和數字，這就是閥體型號大小的標志。例如，DN25表示接口直徑為25毫米的閥門。
閥門銘牌：閥體上貼的產品銘牌上有型號描述，能很直觀了解到該閥體的型號大小、公稱壓力等信息。
實際測量：如果閥體上的標志和銘牌都不清晰了，可以用卡尺或卷尺等進行測量，對著閥門口測量，就可以從測量數據中了解口徑大小，從而知道型號。
此外，了解電動刀閘閥的尺寸對于正確選擇和使用閥門至關重要，關鍵尺寸參數包括：
DN（公稱直徑）：表示管道系統中閥門的有效直徑。
L（長度）：表示閥門整體的長度。
D（法蘭直徑）：表示閥門連接部分的直徑，用于與管道系統連接。
D1（螺栓孔直徑）：表示用于安裝螺栓的直徑，確保閥門的穩固連接。
n-d（螺栓數量和直徑）：表示用于固定法蘭的螺栓數量和直徑，以確保連接的緊密性和安全性。
公稱壓力：表示閥門名義上能夠承受的壓力。
這些尺寸和壓力參數的選擇應根據具體的管道系統和應用需求來確定。
電動刀閘閥的型號規格包括PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。這些型號展示了電動刀閘閥的多樣性和適用性，滿足了不同應用場景的需求。例如，PZ973H-10C PN10 WCB型號的電動刀閘閥，其特定的規格和材質適應了特定的工作壓力和工作環境要求。這些型號的多樣性，體現了電動刀閘閥在設計上的靈活性和實用性，能夠滿足各種工業流體控制的需求。
電動刀閘閥的尺寸可以通過查看閥體的標識、閥門銘牌或進行實際測量來確定。
閥體標識：觀察閥體本身，上面一般會標有字母DN和數字，這就是閥體型號大小的標志。例如，DN25表示接口直徑為25毫米的閥門。
閥門銘牌：閥體上貼的產品銘牌上有型號描述，能很直觀了解到該閥體的型號大小、公稱壓力等信息。
實際測量：如果閥體上的標志和銘牌都不清晰了，可以用卡尺或卷尺等進行測量，對著閥門口測量，就可以從測量數據中了解口徑大小，從而知道型號。
此外，了解電動刀閘閥的尺寸對于正確選擇和使用閥門至關重要，關鍵尺寸參數包括：
DN（公稱直徑）：表示管道系統中閥門的有效直徑。
L（長度）：表示閥門整體的長度。
D（法蘭直徑）：表示閥門連接部分的直徑，用于與管道系統連接。
D1（螺栓孔直徑）：表示用于安裝螺栓的直徑，確保閥門的穩固連接。
n-d（螺栓數量和直徑）：表示用于固定法蘭的螺栓數量和直徑，以確保連接的緊密性和安全性。
公稱壓力：表示閥門名義上能夠承受的壓力。
這些尺寸和壓力參數的選擇應根據具體的管道系統和應用需求來確定。
電動刀閘閥的型號規格包括PZ973H、PZ973H-10C、PZ973H-16C、PZ973Y、PZ973Y-10P、PZ973Y-16P、PZ973F、PZ973F-10P、PZ973F-16P等。這些型號展示了電動刀閘閥的多樣性和適用性，滿足了不同應用場景的需求。例如，PZ973H-10C PN10 WCB型號的電動刀閘閥，其特定的規格和材質適應了特定的工作壓力和工作環境要求。這些型號的多樣性，體現了電動刀閘閥在設計上的靈活性和實用性，能夠滿足各種工業流體控制的需求。
上海湖泉閥門集團有限公司電動刀型閘閥能適應高溫、低溫等惡劣環境下工作，特別是在1000度左右高溫下工作，無需任何冷卻裝置，且不變形的特點、閘閥具有手動、電動功能，密封性能好，閥板、閥體均使用高合金材料，尤其是鍋爐排灰渣系統中的閥門。
電動刀型閘閥電動裝置參數：
1.電源：AC380V、50HZ。
2.標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
3.防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
4.防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。
5.環境溫度：-20℃~40℃
6.可選：配電氣控制器
| 公稱壓力 | DN | L | D1 | D2 | H | A | B | C | D | N-Φ | 電裝型號 |
| 0.6MPa | 50 | 48 | 90 | 110 | 600 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 |
| 65 | 48 | 110 | 130 | 670 | 215 | 125 | 318 | 197 | 4-M12 | DZ10 | |
| 80 | 51 | 125 | 150 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 51 | 145 | 170 | 700 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 125 | 57 | 175 | 200 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 57 | 200 | 225 | 790 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 200 | 70 | 255 | 280 | 850 | 215 | 125 | 363 | 197 | 8-M16 | DZ15 | |
| 250 | 70 | 310 | 335 | 1100 | 215 | 125 | 363 | 197 | 12-M16 | DZ20 | |
| 300 | 76 | 362 | 395 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
| 350 | 76 | 412 | 445 | 1280 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
| 400 | 89 | 462 | 495 | 1460 | 215 | 125 | 363 | 197 | 16-M20 | DZ45 | |
| 450 | 89 | 518 | 550 | 1600 | 240 | 235 | 437 | 277 | 16-M20 | DZ45 | |
| 500 | 114 | 568 | 600 | 1800 | 240 | 235 | 437 | 277 | 16-M20 | DZ60 | |
| 600 | 114 | 670 | 705 | 2100 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
| 700 | 127 | 775 | 810 | 2300 | 274 | 260 | 526 | 283 | 24-M22 | DZ90 | |
| 800 | 127 | 880 | 920 | 2500 | 274 | 260 | 526 | 283 | 24-M27 | DZ120 | |
| 900 | 154 | 980 | 1020 | 2700 | 319 | 295 | 554 | 309 | 24-M27 | DZ180 | |
| 1000 | 165 | 1080 | 1120 | 2900 | 319 | 295 | 554 | 309 | 28-M27 | DZ250 | |
| 1200 | 190 | 1295 | 1340 | 2300 | 319 | 295 | 554 | 309 | 32-M27 | DZ250 | |
| 1.0MPa | 50 | 48 | 100 | 125 | 600 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 |
| 65 | 48 | 120 | 145 | 670 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 80 | 51 | 135 | 160 | 680 | 215 | 125 | 318 | 197 | 4-M16 | DZ10 | |
| 100 | 51 | 155 | 180 | 700 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 125 | 57 | 185 | 210 | 720 | 215 | 125 | 318 | 197 | 8-M16 | DZ10 | |
| 150 | 57 | 210 | 2400 | 790 | 215 | 125 | 363 | 197 | 8-M20 | DZ15 | |
| 200 | 70 | 265 | 295 | 850 | 215 | 125 | 363 | 197 | 8-M20 | DZ20 | |
| 250 | 70 | 320 | 350 | 1140 | 215 | 125 | 363 | 197 | 12-M20 | DZ20 | |
| 300 | 76 | 368 | 400 | 1180 | 215 | 125 | 363 | 197 | 12-M20 | DZ30 | |
| 350 | 76 | 428 | 460 | 1280 | 215 | 125 | 363 | 197 | 16-M20 | DZ30 | |
| 400 | 89 | 482 | 515 | 1460 | 240 | 235 | 437 | 277 | 16-M22 | DZ45 | |
| 450 | 89 | 532 | 565 | 1600 | 240 | 235 | 437 | 277 | 20-M22 | DZ45 | |
| 500 | 114 | 585 | 620 | 1800 | 240 | 235 | 437 | 277 | 20-M22 | DZ60 | |
| 600 | 114 | 685 | 725 | 2100 | 240 | 235 | 437 | 277 | 20-M27 | DZ60 | |
| 700 | 127 | 800 | 840 | 2300 | 274 | 260 | 526 | 238 | 24-M27 | DZ120 | |
| 800 | 127 | 898 | 950 | 2500 | 319 | 295 | 554 | 309 | 24-M30 | DZ180 | |
| 900 | 154 | 1005 | 1050 | 2700 | 319 | 295 | 554 | 309 | 28-M30 | DZ180 | |
| 1000 | 165 | 1115 | 1160 | 2900 | 319 | 295 | 554 | 309 | 28-M30 | DZ250 | |
| 1200 | 190 | 1325 | 1380 | 3400 | 319 | 295 | 554 | 309 | 32-M36 | DZ258 |
