閥門Z941Y-100I DN250字母代表什么意思?

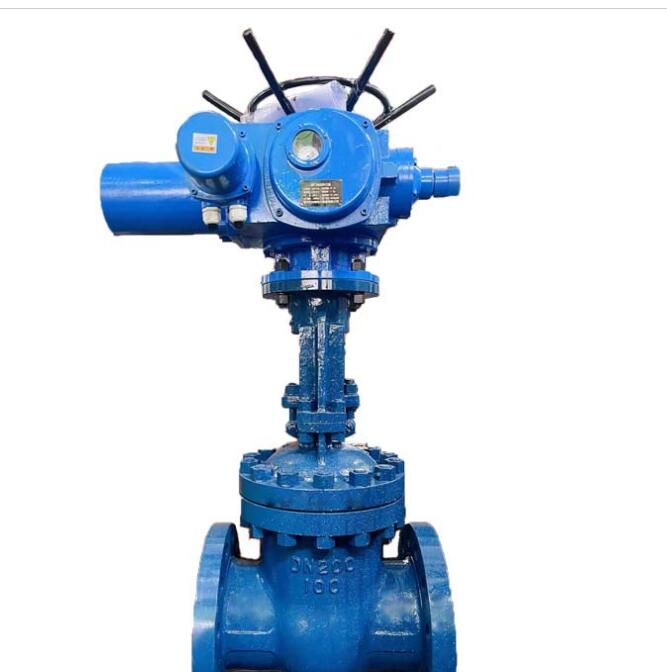

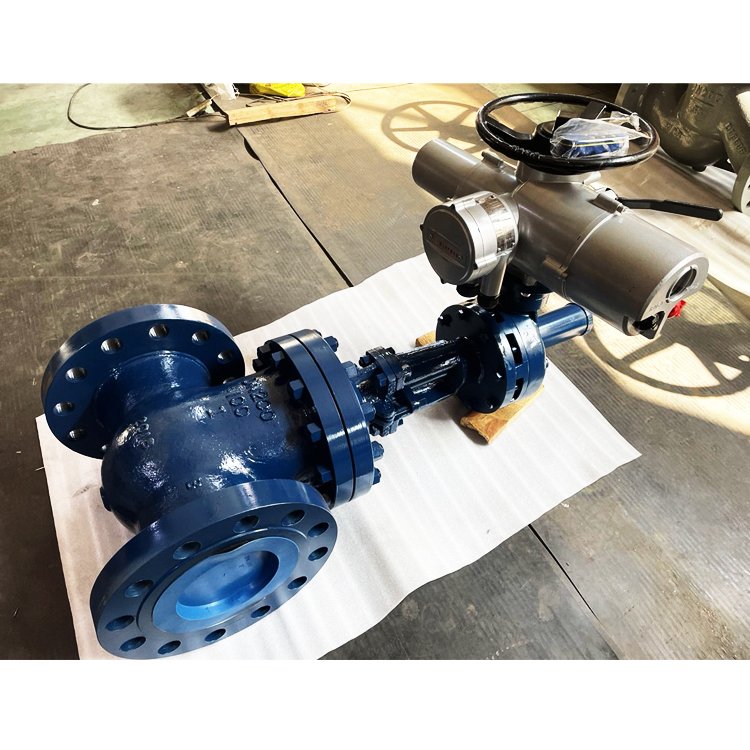

法蘭硬密封型電動閘閥,口徑250mm
具體是這么看出來的：
Z-閘閥
9-電動
4-法蘭連接
1-楔式閘板
Y-硬密封型
100-公稱壓力100公斤
DN250-口徑250mm
|
傳動方式 |
代號 |
傳動方式 |
代號 |
|
電磁閥 |
0 |
傘齒輪 |
5 |
|
電磁-液動 |
1 |
氣動 |
6 |
|
電-液動 |
2 |
液動 |
7 |
|
渦輪 |
3 |
氣-液動 |
8 |
|
正齒輪 |
4 |
電動 |
9 |
|
隔膜閥 |
G |
|
連接形式 |
代號 |
連接形式 |
代號 |
|
內螺紋 |
1 |
對夾 |
7 |
|
外螺紋 |
2 |
卡箍 |
8 |
|
法蘭 |
4 |
卡套 |
9 |
|
焊接 |
6 |
|
閘閥結構型式 |
代號 |
|||
|
明桿 |
楔式 |
彈性閘板 |
0 |
|
|
剛性 |
單閘板 |
1 |
||
|
雙閘板 |
2 |
|||
|
平行式 |
單閘板 |
3 |
||
|
雙閘板 |
4 |
|||
|
暗桿楔式 |
單閘板 |
5 |
||
|
雙閘板 |
6 |
|||
|
閥座密封或襯里材料 |
代號 |
|
銅合金 |
T |
|
橡膠 |
X |
|
尼龍 |
N |
|
氟塑料 |
F |
|
錫基軸承合金（巴氏合金） |
B |
|
合金鋼 |
H |
|
滲氮鋼 |
D |
|
硬質合金 |
Y |
|
襯膠 |
J |
|
襯鉛 |
Q |
|
搪瓷 |
C |
|
滲硼鋼 |
P |
|
閥體材料 |
代號 |
|
灰鑄鐵 |
Z |
|
可鍛鑄鐵 |
K |
|
球墨鑄鐵 |
Q |
|
碳鋼 |
C |
|
Cr5Mo鋼 |
I |
|
1Cr18Ni9Ti鋼 |
P |
|
Cr18Ni12Mo2Ti鋼 |
R |
|
12Cr1MoV鋼 |
V |
